磨削之研磨拋光、磨粒流與珩磨的區別

1、磨粒流工藝

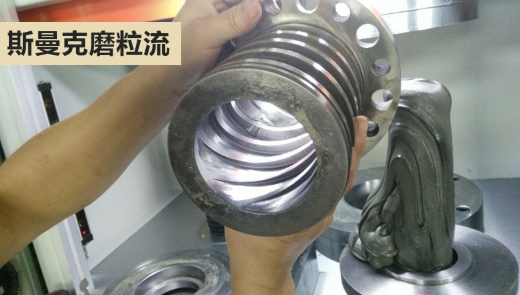

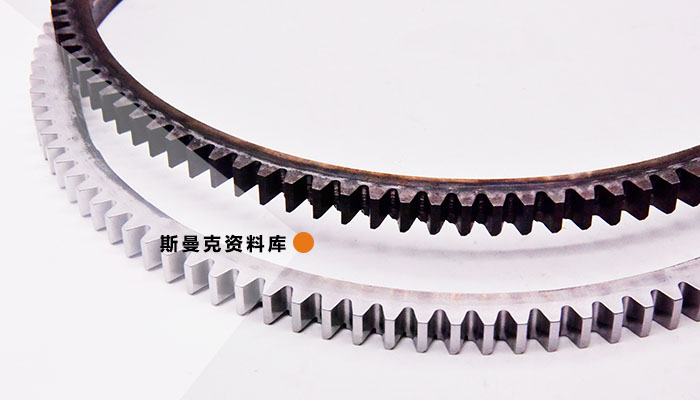

磨料流加工(AFM)工藝是理想的拋光和去毛刺方法，特別是對于復雜的內部形狀和有挑戰的表面加工要求。

磨粒流加工技術（Abrasive Flow Machining，AFM）又稱為擠壓珩磨技術，起源于20世紀60年代，是一種區別于傳統機械加工的光整加工方法。利用具有一定黏性的流動磨料介質，在一定壓力作用下，通過引導流過工件的待加工表面，磨料對材料形成擠壓并進行微量去除，可以達到去除毛刺飛邊、孔口倒圓等加工效果，重要的是可以降低待加工表面的粗糙度值，實現光整加工目的。得益于塑性極強的磨料，這種加工技術幾乎可以對任意形狀的表面進行光整加工，尤其是針對難以加工的復雜內腔表面，能取得較好的光整加工效果，近年來這種技術在航空、航天、汽車和模具等行業得到了廣泛應用。

1—活塞　2—工件　3—夾具　4—缸體

1.1工藝系統

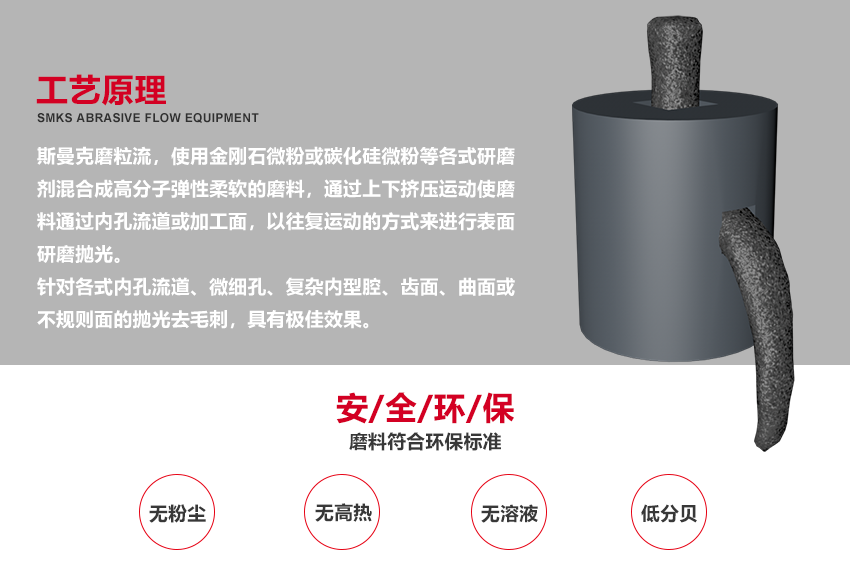

磨粒流，簡單來說，就是一種通過半流體介質進行拋光去毛刺的工藝，主要面向內孔、以及不規則形狀的中小型工件。磨粒流拋光工藝包含三個核心要素，即軟磨料、夾具與PLC系統：

軟磨料

　　軟磨料是由非常細小的硬質顆粒，混合相關液體，調制而成的半流體狀態的介質，磨料顆粒的大小、硬度，以及半流體的粘稠度、遇熱后是否會黏貼工件，是影響拋光去毛刺質量的關鍵。磨料通常選材有碳化硅、白剛玉、金剛石等，根據各自的硬度，對應不同材質的工件。例如鋁制品、銅制品工件，選用碳化硅磨料即可。而硬度較高的鎢鋼、合金鋼，選用白剛玉或金剛石更為合適。

工裝夾具

選用夾具的原因是，為了提高工件拋光去毛刺的效率。一來，一款夾具上可以同時夾持多個工件，一次性加工。二來，使用工裝夾具后，退模換工件時，不必每次校準，大大減少了停機時間。

工裝夾具設計的關鍵在于，在提升效率的前提下，如何保持工件均勻受力，而不致于使工件壓傷。

PLC系統

　　PLC系統是整個磨粒流設備的控制中心，PLC系統設計地簡潔、規范，既可以讓操作人員更快上手，減少培訓磨合時間，又可以減少設備故障率，延長設備使用壽命。

1.2磨粒流特點

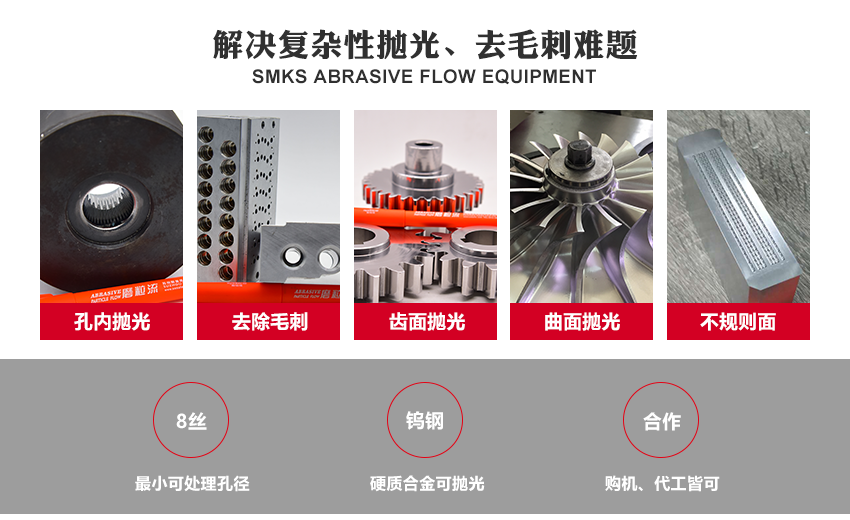

(一)可加工內腔復雜的零件

(二)均勻性和重復性好

(三)可實現自動化生產

(四)生產效率高

(五)可控性及可預測性好

(六)加工表面質好

1、研磨

研磨是將研磨工具(以下簡稱研具)表面嵌人磨料或敷涂磨料并添加潤滑劑,在一定的壓力作用下，使工件和研具接觸并做相對運動，通過磨料作用，從工件表面切去一層極薄的切屑，使工件具有精確的尺寸、準確的幾何形狀和很高的表面粗糙度，這種對工件表面進行最終精密加工的方法，叫做研磨。

1.1研磨的種類

濕研將液狀研磨劑涂敷或連續加注于研具表面，使磨料(W14～W5)在被加工的產品與研具間不斷地滑動與滾動，從而實現對工件的切削。濕研應用較多。

干研將磨料(W3.5～W0.5)均勻地壓嵌在研具表層上，研磨時需在研具表面涂以少量的潤滑劑。干研多用于精研。

半干研所用研磨劑為糊狀的研磨膏，粗、精研均可采用。

1.2研磨的特點及應用范圍

設備簡單，精度要求高。

加工質量可靠?？色@得很高的精度和很低的Ra值。但一般不能提高加工面與其他表面之間的位置精度。

可加工各種鋼、淬硬鋼、鑄鐵、銅鋁及其合金、硬質合金、陶瓷、玻璃及某些塑料制品等。

研磨廣泛用于單件小批生產中加工各種高精度型面，并可用于大批大量生產中。

1.3研磨機理

研磨的實質是用游離的磨粒通過研具對工件表面進行包括物理和化學綜合作用的微量切前，其速度很低，壓力很小，經過研磨的工件可獲得0.001mm以內的尺寸誤差，表面粗糙度一般能達到R.=0.4~0.1μm,最小可達Ra=0.012μm,表面幾何形狀精度和一些位置精度也可進一步提高。

盡管研磨已廣泛應用于機械加工中，并且獲得了最佳的工藝效果,但人們對研磨過程的機理有多種觀點。

純切削說

這種觀點認為:研磨和磨削一樣，是一種純切削過程。最終精度的獲得是由很多微小的硬磨粒對工件表面不斷切削，靠磨粒的尖劈、沖擊、刮削和擠壓作用,形成無數條切痕重疊、互相交錯、互相抵消的加工面。它與磨削的差別只是磨粒顆粒較細，切削運動不盡相同而已。這種觀點在實際過程中可以解釋許多現象，也能指導工作。例如，研磨過程中使用的磨料粒度一序比一序細，而獲得的精度則一序比一序高。但這種觀點解釋不了用軟磨料加工硬材料，用大顆粒磨粒卻能加工出低粗糙度表面的實例，顯然這種觀點不全面。

塑性變形說

這種觀點認為在研磨時，表面發生了級性變形。即在工件與研具表面接觸運動中，粗糙高凸的部位在摩擦、擠壓作用下被“壓平”，填充了低四處，而后形成極低的表面粗糖度。住然而在研磨極軟材料(如鉛、錫等)時，產生塑性變形是有可能的;而用軟基體拋光硬材料(如光學玻璃)時，則很難解釋為塑性變形。實際上，工件在研磨前后有質量變化，這說明不是簡單的壓平過程。

化學作用說

這種觀點認為:被研磨表面出現了化學變化過程。工件表面活性物質在化學作用下，很快就形成了一層化合物薄膜;這層薄膜具有化學保護作用，但能被軟質磨料除掉。研磨過程就是工件表面高凸部位形成的化合物薄膜不斷被除掉又很快形成的過程,最后獲得較低的表面粗糙度。然而，顯微分析表明，經研磨的表層約有微米程度的破壞層。這說明研磨不僅是磨料去除化合物薄膜的不斷形成過程，并且對表面層有切削作用，而化學作用則加速了研磨過程。顯然化學作用說也不全面。

綜上所述，研磨過程不可能由一種觀點來解釋。事實上，研磨是磨粒對工件表面的切削、活性物質的化學作用及工件表面擠壓變形等綜合作用的結果。某一作用的主次程度取決于加工性質及加工過程的進展階段。

2、拋光

拋光是指利用機械、化學或電化學的作用，降低工件表面粗糙度，獲得光亮、平整表面的加工方法。主要是利用拋光工具和磨料顆粒等對工件表面進行的修飾加工。

2.1拋光的分類

機械拋光

機械拋光是靠切削或使材料表面發生塑性變形而去掉工件表面凸出部得到平滑面的拋光方法，一般使用油石條、羊毛輪、砂紙等，以手工操作為主，表面質量要求高的可采用超精研拋的方法。超精研拋是采用特制的磨具，在含有磨料的研拋液中，緊壓在工件被加工表面上，作高速旋轉運動。利用該技術可達到Ra0.008 μm的表面粗糙度，是各種拋光方法中表面粗糙度最好的。光學鏡片模具常采用這種方法。

化學拋光

化學拋光是材料在化學介質中讓表面微觀凸出的部分較凹部分優先溶解，從而得到平滑面。該方法可以拋光形狀復雜的工件，可以同時拋光很多工件，效率高?；瘜W(xué)拋光得到的表面粗糙度一般為Ra10 μm。

電解拋光

電解拋光基本原理與化學拋光相同，即靠選擇性溶解材料表面微小凸出部分，使表面光滑。與化學拋光相比，它可消除陰極反應的影響，效果較好。

超聲波拋光

超聲拋光是利用工具斷面作超聲波振動，通過磨料懸浮液拋光脆硬材料的一種加工方法。將工件放入磨料懸浮液中并一起置于超聲波場中，依靠超聲波的振蕩作用，使磨料在工件表面磨削拋光。

流體拋光

流體拋光是依靠流動的液體及其攜帶的磨粒沖刷工件表面達到拋光的目的。流體動力研磨是由液壓驅動，介質主要采用在較低壓力下流過性好的特殊化合物(聚合物狀物質)并摻入磨料制成，磨料可采用碳化硅粉末。

磁研磨拋光

磁研磨拋光是利用磁性磨料在磁場作用下形成磨料刷，對工件磨削加工。這種方法加工效率高，質量好，加工條件容易控制。。

電火花超聲復合拋光

為了提高表面粗糙度Ra為1.6 μm以上工件的拋光速度，采用超聲波與專用的高頻窄脈沖高峰值電流的脈沖電源進行復合拋光，由超聲振動和電脈沖的腐蝕同時作用于工件表面，迅速降低其表面粗糙度。

2.2拋光的工藝過程

粗拋

精銑、電火花加工、磨削等工藝后的表面可以選擇轉速在35 000～40 000 r/min的旋轉表面拋光機進行拋光。然后是手工油石研磨，條狀油石加煤油作為潤滑劑或冷卻劑。使用順序?yàn)?80#→240#→320#→400#→600#→800#→1 000#。

半精拋

半精拋主要使用砂紙和煤油。砂紙的號數依次為：400#→600#→800#→1 000#→1 200#→1 500#。實際上#1 500砂紙只用適于淬硬的模具鋼(52 HRC以上)，而不適用于預硬鋼，因?yàn)檫@樣可能會導致預硬鋼件表面損傷，無法達到預期拋光效果。

精拋

精拋主要使用鉆石研磨膏。若用拋光布輪混合鉆石研磨粉或研磨膏進行研磨，則通常的研磨順序是9 μm(1 800#)→6 μm(3 000#)→3 μm(8 000#)。9 μm的鉆石研磨膏和拋光布輪可用來去除1 200#和1 50 0#號砂紙留下的發狀磨痕。

4、珩磨

在對零件加工的過程中，會使用到多種工藝，其中珩磨加工是對孔進行精整加工的一種加工方式。

珩磨工藝是一種以被加工面為導向，在一定進給壓力下，通過工具和零件的相對運動去除加工余量，其切削軌跡為交叉網紋的精孔加工工藝。

3.1珩磨原理

珩磨是利用安裝于珩磨頭圓周上的一條或多條油石，由漲開機構將油石沿徑向漲開，使其壓向工件孔壁，以便產生一定的接觸面。同時珩磨頭旋轉和往復運動。零件不動；或者珩磨頭只做旋轉運動，工件往復運動，從而實現珩磨。

珩磨的切削有三種模式：定壓進給珩磨、定量進給珩磨、定壓-定量進給珩磨。

3.2珩磨加工的特點：

加工精度高：特別是一些中小型通孔，圓柱度能達到0.001mm

表面質量好：表面為交叉網紋，有利于潤滑油的存儲及油膜的保持。

加工范圍廣：主要加工各種圓柱形孔：通孔、軸向和徑向有間斷的孔

切削余量少。

糾孔能力強：采用珩磨加工工藝可以通過去除最少加工余量而極大地改善孔和外圓的尺寸精度、圓度、直線度、圓柱度和表面粗糙度。

3.3珩磨的切削過程

定壓進給珩磨

定壓進給中，進給機構以恒定的壓力壓向孔壁，分三個階段。

第一個階段是脫落切削階段，這種定壓珩磨，開始時由于孔壁粗糙，油石與孔壁接觸面積很小，接觸壓力大，孔壁的凸出部分很快被磨去。而油石表面因接觸壓力大，加上切屑對油石粘結劑的磨耗，使磨粒與粘結劑的結合強度下降，因而有的磨粒在切削壓力的作用下自行脫落，油石面即露出新磨粒，此即油石自銳。

第二階段是破碎切削階段，隨著珩磨的進行，孔表面越來越光，與油石接觸面積越來越大，單位面積的接觸壓力下降，切削效率降低。同時切下的切屑小而細，這些切屑對粘結劑的磨耗也很小。

因此，油石磨粒脫落很少，此時磨削不是靠新磨粒，而是由磨粒尖端切削。因而磨粒尖端負荷很大，磨粒易破裂、崩碎而形成新的切削刃。

第三階段為堵塞切削階段，繼續珩磨時油石和孔表面的接觸面積越來越大，極細的切屑堆積于油石與孔壁之間不易排除，造成油石堵塞，變得很光滑。因此油石切削能力極低，相當于拋光。若繼續珩磨，油石堵塞嚴重而產生粘結性堵塞時，油石完全失去切削能力并嚴重發熱，孔的精度和表面粗糙度均會受到影響。此時應盡快結束珩磨。

定量進給珩磨

定量進給珩磨時，進給機構以恒定的速度擴張進給，使磨粒強制性地切入工件。因此珩磨過程只存在脫落切削和破碎切削，不可能產生堵塞切削現象。

因?yàn)楫?dāng)油石產生堵塞切削力下降時，進給量大于實際磨削量，此時珩磨壓力增高，從而使磨粒脫落、破碎，切削作用增強。

用此種方法珩磨時，為了提高孔精度和表面粗糙度，最后可用不進給珩磨一定時間。

定壓－－定量進給珩磨

開始時以定壓進給珩磨，當油石進入堵塞切削階段時，轉換為定量進給珩磨，以提高效率。最后可用不進給珩磨，提高孔的精度和表面粗糙度。
