曲軸拋光的自動化原理

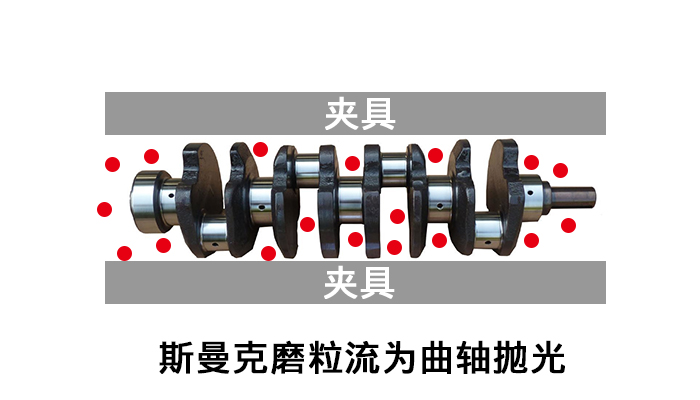

　　曲軸空間結構復雜，如果要實現曲軸拋光的自動化，我們首先將曲軸看做成一個開放性內孔。然后利用內孔拋光原理對其進行拋光。通過夾具的設計，為曲軸創造出一個流動的通孔，讓流體可以在其中自由穿行，具體示意可以看下圖。其實，整個機械裝置并不復雜，復雜的是磨料的選用，既可以達到研磨效果，又不會造成粘結、堵孔等狀況。所以我們需要將軟化劑的配比控制在一個合理的范圍。

自動拋光機

　　注：紅色顆粒為流體磨料

　　曲軸拋光拆分式自動化

　　還有一種方式，即將曲軸拋光拆分為3部分來進行。第一部分是圓軸外壁拋光，這個部分可以交給高精度外圓拋光機；第二部分是內孔，可以使用斯曼克磨粒流；第三部分是連接桿，用平面拋光機即可。將曲軸拆分拋光的好處是，可以將拋光效果最大化。同時，對于很多生產企業來說，有些零部件是外采的，所以不需要自己來拋光。缺點是，會一定程度地增加設備成本。如果生產量不大，那么這種固定資產的投入是沒有必要的。
